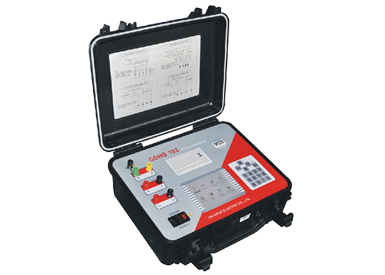

GDHG-103型中文大液晶互感器校验仪，是一种新颖的自动化检测仪器，它运用先进的电子技术，对互感器的误差信号直接采集分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试；另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；关键元器件使用进口组件，质量稳定可靠，广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器。
GDHG-103型中文大液晶互感器校验仪，可用于检定准确度级次0.01级至10级,额定二次电流为5A、1A电流互感器和额定二次电压为100V、100/V、150V（100/3V、220V）的电压互感器。测量结果直接数字显示,并可为用户配上RSC232接口,方便地与计算机相联。
在检定互感器时，仪器可以随时测量被检互感器次级回路的阻抗或导纳的有功分量和无功分量。
在检定互感器时，仪器能自动指示极性。当极性错误时，仪器能自动切断差流（差压）回路，确保仪器输入电路安全。并发出报警，提示检定人员注意。
设备可以作为直角坐标系交流电位计使用，测量交流小电流或交流小电压。
设备可以与隔离PT及操作箱一起测量电压互感器的二次压降。
| 环境条件 | 温 度： 5℃--40℃ |
| 相对湿度： <80%（25℃） | |
| 海拔高度： <2500m | |
| 电源电压： 220V±5V | |
| 电源频率： 50Hz±0.5Hz | |
| 测量范围 | 同相分量（%）： 0.0001—200 分辨率为0.0001 |
| 正闪分量（分）： 0.001 —700 分辨率为0.001 | |
| 阻 抗（Ω）： 0.0001—20 分辨率为0.0001 | |
| 导 纳（Ms）： 0.0001—20 分辨率为0.0001 | |
| 准确度 | 同相分量： ΔX=±（X×2%+Y×2%）±DX（有一级可选） 正交分量： ΔY=±（X×2%+Y×2%×34.48）±DY（有一级可选） DX、DY为仪器的量化误差 |
| DX=2 DY=5 | |
| 百分表： 2.0级 | |
| 工作范围 | 电 压： 5%--150%Un(Un=100/3—150) |
| 电 流： 1%--150%In（In=1A、5A） | |
| 极性指示 | 电 流： 额定工作电流的2%--10% |
| 电 压： 额定工作电压的2%--10% | |
| 工作负荷 | 电 压： a对X约0.2VA （100V） |
| 电 流： T0对Tx约为0VA | |
| 绝缘试验 | 电源插座对机壳能承受1.5kV/1min |
| 外形尺寸 | 约320×250×30（mm） |
| 重 量 | 约3.0kg |
