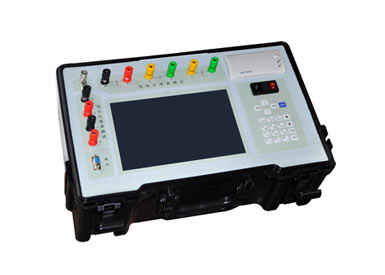

GDCT-103互感器校验仪
执行标准:JJG1021-2007
  • 320×240大液晶显示
  • 可测电流的实际二次负荷
  • 测量快速、准确
  • 电子技术直接测比差、角差
  • 询价热线:400-8818-755
  • 询价电话:027-65605916
  • 产品介绍


    GDCT-103 便携式电流互感器现场校验仪采用全新的概念,是互感器现场测量技术的革命。目前电力系统的互感器现场校验设备必须使用标准CT升流源。这些设备体积庞大、十分笨重,现场要得到大电流很困难,要投入大量的人力、物力。互感器现场测试的工作效率低,而且不安全,造成现场互感器一直无法按周期检定,因互感器造成的计量误差给电力局造成巨大的经济损失。便携式电流互感器校验仪摒弃传统的互感器误差测试方法,使用电子技术直接测出互感器的比差、角差,仅一两位工程技术人员可快速完成互感器现场测试,并可以与计算机联网,方便管理,使用简单,大大提高了工作效率,为电力系统快速、准确地确定现场使用的互感器准确度提供了解决方法。

    产品特点


    仪器采用国电西高最新研制出的320×240大液晶显示,仪器可进行各种测量数据的存储和打印,各设置参数掉电可以保存。
    按国家标准测量电流互感器的比差和角差(1%,5%,20%,100%,120%)
    直接测量电流互感器的变比和直流电阻。
    可测量电流的实际二次负荷。
    能测量现场0.2S、0.5S级电流互感器;可同时测试电流互感器上限负荷和下限负荷下的标准误差。

    技术参数


    电流互感器测量:
    变比范围: 5A/5A~25000A/5A(5A/1A~5000A/1A);精度: 0.5%
    CT误差测量范围:5A/5A~5000A/5A(5A/1A~5000A/1A);极限误差满足0.05%,即:
    5%额定电流; 测量误差: 比差0.1级 角差6′
    20%额定电流;测量误差: 比差0.1级 角差4′
    100%、120%额定电流;测量误差: 比差0.05级 角差2′
    实际二次负荷测试
    CT负荷0.1Ω~25Ω;测量误差: 2级
