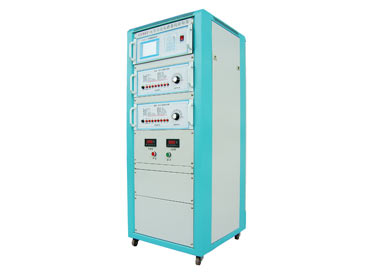

GDHT-6互感器校验仪
执行标准:JJG 314-1993、JJG 341-1994
  • 彻底解决S级测量问题
  • 自动切换量程
  • 自动判断极性、变比错误
  • 上位机软件可显示误差曲线
  • 询价热线:400-8818-755
  • 询价电话:027-65605916
  • 产品介绍


    全自动互感器校验装置的主要用途,是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的,互感器校验仪必须与相关设备构成一套完整的互感器校验装置。
    GDHT-6 全自动互感器校验装置是一种新颖的自动化检测仪器,采用独特电路原理与DSP技术,对互感器的误差信号直接采极分解,并经适当运算后,将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便,读数直观,测量迅速,能降低电能消耗,减轻劳动强度;体积小,重量轻,便于携带和现场测试。

    产品特点


    采用320×240点阵液晶,可视范围大,带长寿命背光照明,方便使用;
    全中文操作界面,界面美观;
    百分表、比差、角差采用特大字体显示,方便用户观测;
    完全满足JJG314-1993和JJG314-1994要求,自动定点,自动采样,自动化整;
    用户可以选择全自动电脑控制,自动校验仪控制,手动控制三种测量方法;
    自动切换负载箱,减少人工操作,降低操作失误;
    自动判断极性错误,变比错误;
    上位机软件可以显示误差曲线;
    上位机软件具有虚拟仪器开放功能;
    彻底解决S级测量问题;
    自动切换量程;
    采用先进独特电路和DSP技术完美结合,彻底解除阻容移相电路不稳定的问题。

    技术参数


    工作电源:AC220V±10% 50Hz±10%
    工作环境:温度0℃~+40℃
    相对湿度:≤85%(25℃)
    调压控制输出容量:7kVA(250V 30A)可根据要求扩展
    调压器调节细度:优于0.04V
    测量范围:
    同相分量(%):0.0001~200.0 分辨率:0.0001
    正交分量(分):0.001~700.0 分辨率:0.001
    阻      抗(Ω):0.0001~20.0 分辨率:0.0001
    导      纳(ms):0.0001~20.0 分辨率:0.0001
    基本误差:
    同相分量:ΔX=±(X×2%+Y×2%±Dx)
    正交分量:ΔY=±(X×2%+Y×2%±Dy)
    “X”、“Y”——仪器的显示值
    “Dx,Dy”——仪器的量化误差
    百分表:1.5级
    输出电流、输出电压:2级
    工作范围:
    电流:
    (1%-149%)In (In =5A)
    (5%-149%)In (In =1A)
    电压:
    (5%-149%)Un (Un =100V,150V,100V/ )
    (5%-149%)Un (Un =100V/3)
    工作负荷:
    电流:TO对TX<0.12Ω       cosΦ=1
    电压:a对x<0.25VA       (100V)
    极性错误指示:额定工作电流(电压)的5%以上,误差超过180%时,应对如极性指示。
    变比错误指示:额定工作电流(电压)的5%以上,误差超过30%而小于180%时,应有变比错误指示。
    绝缘和耐压试验及说明:
    端子TX和( )相通
    电源插座对外壳能承受1.5kV,1min耐压
    外形尺寸:(L 375×W 330×H 140)mm³
    重量:10kg
