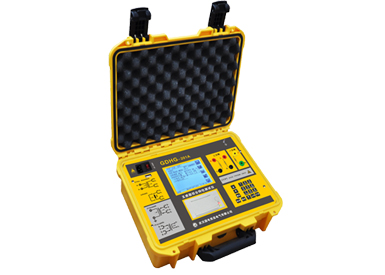

GDHG-201A互感器特性综合测试仪
执行标准:

    PT测量过程全自动控制

    可进行各种测量数据的存储和打印

    320*240大屏幕液晶显示,全中文界面

  • 询价热线:400-8818-755
  • 询价电话:027-65605916
  • 我公司研制出的GDHG-201A互感器综合特性测试仪(互感器变频伏安特性测试仪)是继电器保护和高压绝缘专业用来测试保护用电流互感器和保护用电压互感器的专门检测仪器,仪器使用变频技术,提高了电压测试范围,降低了整机重量,是取代现有伏安测试仪的理想设备。

    主要功能特点
    保护用互感器:
    • CT测量过程全自动控制,自动记录数据,自动描绘伏安曲线。

      1)自动设置保护电流及保护电压,自动调节步进。

      2)采用变频电源测试,测试电压范围宽(10000V)。

      3)自动给出参考拐点(电压、电流)

    • 10%与5%误差曲线自动描绘。
    • 检测已知电流互感器的变比以及测量非已知电流互感器的变比。
    • 测量保护级电流互感器保护绕组100%的比差、角差。
    • PT测量过程全自动控制,自动记录数据,自动描绘伏安曲线。
    • 检测已知电压互感器的变比以及测量非已知电压互感器的变比。
    • 测量电流、电压互感器二次回路的负荷参数。
    • 320*240大屏幕液晶显示,全中文界面。接线、操作简单。
    • 可进行各种测量数据的存储和打印,方便用户查询。
    计量用电流互感器:
    • 满足遵照国家标准点测量电流互感器测量电流互感器的1%-120%(S级)的规程误差(角差、比差)。
    • 一次性完成测量与显示(遵照标准测量)电流互感器上限负荷与下限负荷下的标准点误差(角差、比差)。
    • 检测电流互感器的变比以及极性。
    主要技术参数

    变频电源:

    1)频率:0.4-50Hz

    2)电压:0-120V

    3)功率:500W

    伏安特性:

    1)输出电压:0-120V

    2)输出电流:2A(1A电流互感器)4A(5A电流互感器)2A(电压互感器)

    3)测量精度:<0.5%

    变比范围:

    1)CT: 5A/5A-25000A/5A(5A/1A~5000A/1A) ±0.2%

    2)PT: 全范围测量(电磁型) ±0.2%

    保护级误差:

    1)比差:±0.1%

    2)角差:±5′

    工作电源: AC 220V 10%/50Hz 2%

    环境温度: 0-40℃

    环境湿度: 25℃时<85
