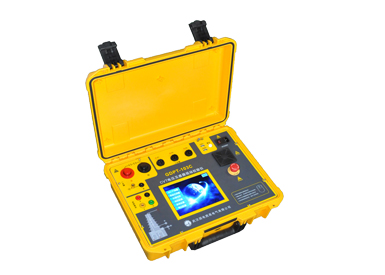

GDPT-103C互感器校验仪
执行标准:

    具有极性、变比、接线检查功能

    现场抗干扰能力强

    可存储百万条数据

  • 询价热线:400-8818-755
  • 询价电话:027-65605916
  • 对电磁式与电容式电压互感器进行误差校验时,测试接线复杂,所需的设备种类繁多, 而且设备都很笨重,现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称 测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差,单台设备即可满足现场 电磁式与电容式电压互感器误差的测量。可以覆盖6kV/100V、6kV/ /100V/ 、10kV/100V、 10kV/ /100V/ 、35kV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以 及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一 些新的思想,采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感 器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系 统,人性化彩色触摸屏操作,人机界面直观、方便。

    技术特点
    • 无需升压源、标准互感器、负荷箱,即可实现现场测试电压互感器的比差、角差,测 试结果完全满足国家互感器检定规程。
    • 一次接线完成全部测试,提高工作效率,避免操作失误对人身及仪器的损伤,确保安全 。
    • 具有极性、变比、接线检查功能。
    • 单台测试仪即可完成对电压互感器误差的测量。
    • 具有测试速度快、处理信息量多和存储容量大(可存储百万条数据)的特点。
    • 测试仪采用了变频技术、数字化处理,现场抗干扰能力强。
    • 测试过程最大电压不超过4kV,并采取各种保护措施,确保人身安全及设备安全、可靠 。
    • 测试过程操作简单。
    • 仪器采用WINCE系统,人性化彩色触摸屏操作,人机界面直观、方便。
    • 仪器具备双USB通讯口,可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可 使用鼠标操作仪器。
    • 仪器内附接线图,简单、直观,现场使用对照接线即可保证一次性正确完成测试接线, 减少准备工作时间。
    技术参数
    • 环境条件:

      温度:5℃~40℃

      相对湿度:<80%(25℃)

      海拨高度:<2500m

      电源频率:50±0.5Hz

    • 被测电压互感器类型:电磁式、电容式电压互感器
    • 误差测量准确度:0.05%
    • 分压比测量准确度:0.5%
    • 分压电容测量准确度:2%
    • 直流电阻测量准确度:0~0.1Ω 3%;0.1~50Ω 1%
    • 内部标准电压互感器部分

      a、变比范围:

      6/3 kV/100V、6kV/3 /100V/3

      10/3 kV/100V、10kV/3 /100V/3

      35/3 kV/100V、35kV/3 /100V/3

      110/3 kV/100V、110kV/3 /100V/3

      220/3 kV/100V、220kV/3 /100V/3

      b、准确度等级:0.02%

    • 检定部分:

      电压范围:0~100V(百分表误差0.5%)

      比差:0.001%~3%(100V)

      角差:0.00′~50′(100V)

      误差:∆X=±(2%×X+2%×Y±2个字) ∆Y=±(2%×X+2%×Y±2个字)

      导纳:0.1ms~99.9ms

      误差:∆X=±(2%×X+2%×Y±2个字)

      ∆Y=±(2%×X+2%×Y±2个字)
