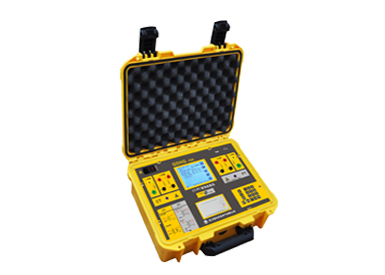

GDHG-206 CT/PT现场校验仪是我公司在成功开发系列互感器现场校验仪的基础上，详细分析互感器的数学模型而研制。该仪器可按国家标准测量电流、电压互感器的比差和角差，还可测量电流1%~200%间任意百分比的比差和角差；可直接测量互感器的变比和极性；可现场测量电流、电压互感器的实际二次负荷等等。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。另外，仪器采用本公司的320x240大液晶全中文界面平台技术，具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。

主要技术参数

CT变比范围：

5A/5A～25000A/5A（5A/1A～5000A/1A）匝比误差 ±0.2%

误差测量范围：

5A/5A～5000A/5A（5A/1A～5000A/1A）

被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S

对于1%（S级）或5%测试点，其测试误差主要在于仪器自动采点的偏差，即百分表读数的偏差以及1匝穿心位置的偏差（传统检定方法同样存在此两偏差）。因此两种检定方法进行比对，其误差差值可能较大也可能较小。

整机准确度：被测电流互感器误差限值的1/3（见附录一）(注：标准互感器和校验仪引起的误差分别为被检互感器误差限值的1/5和1/10，Δε（不超过被检互感器误差限值的1/2）和Z引起的误差均为被检互感器误差限值的1/10，电磁场引起的误差为被检互感器误差限值的1/10，其它引起的误差为被检互感器误差限值的1/10。综合误差按上述各项均方根相加，为被检互感器误差限值的1/3.33＜1/3。)

准确度： ±0.05% 见下表：

	测量误差
额定电流	比差（±％）	角差（±′）
5%	0.10	4
20%	0.05	4
100%	0.05	2
120%	0.05	2
200%	0.05	2

PT变比范围：

全范围测量(电磁型) ±0.2%

误差测量范围：

一次电压：3-35KV/

(非标准一次电压也可）

二次电压:100V,100v/

6kV/100V 10kV/100v 20kV/100V 35kV/100V

6kV//100V/   10kV//100v/    20kV//100V/

35kV/100V/   66kV//100V/   110kV//100v/

功率因数： 0.0-1.0

准确度：±0.05% 见下表：

	测量误差
额定电压	比差（±％）	角差（±′）
80%	0.050	2
100%	0.050	2
120%	0.050	2

直流电阻：

0.0-0.1Ω ±3％

0.1-50Ω ±1%

CT二次负荷： 1Ω－25Ω ±2％

PT二次负荷： 1VA-500VA ±2％

检 定：

电压范围：0-100V （百分表误差0.5%）

比差：0.001%-3% （100V）

角差：0.00′-50′（100V）

误差： X=(2%×X+2%×Y2个字) Y=(2%×X+2%×Y2个字)

导纳：0.1mS-99.9mS

误差： X=(2%×X+2%×Y2个字) Y=(2%×X+2%×Y2个字)

工作电源： AC 220V 10%/50Hz 2%

环境温度： 0－40℃

整机功耗： 30W(静态)150W（工作）

环境温度： 0－40℃

环境湿度： 25℃时<85%

整机重量： 6.0Ｋg

整机体积： 472mm×355mm×168mm
