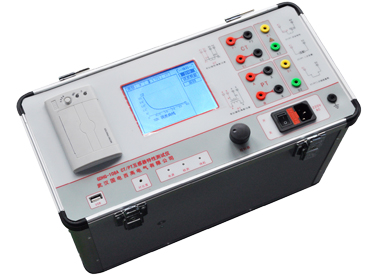

GDHG-108A全功能互感器特性综合测试仪
执行标准:
    • 支持检测CT和PT
    • 无需外接其它辅助设备
    • 自带高速微型打印机:
    • 采用智能控制器
  • 询价热线:400-8818-755
  • 询价电话:027-65605916

  • 产品概述

    GDHG-108A型CT/PT互感器特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器,该仪器支持电压法测试方式,能测试安装在变压器或者开关装置内部的套管CT,适用于实验室也适用于现场检测,它集我们多年之生产经验,博采众长,摒弃华宠,突出实用,功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、负荷等测试项目。

    产品特点
    • 采用电压法检测原理,方便现场检测变压器套管CT
    • 满足GB1207、GB1208、GB168-47(IEC60044-1.6)等规程要求.
    • 支持检测CT和PT.
    • 无需外接其它辅助设备,单机即可完成所有检测项目.
    • 自带高速微型打印机:实时打印测试数据和特性曲线.
    • 采用智能控制器,操作简单.
    • 全天侯大屏幕液晶,全中文菜单界面,图形化显示接口
    • 按规程自动给出CT/PT(励磁)拐点值.
    • 自动给出5%和10%误差曲线.
    • 可保存3000组测试资料,掉电后不丢失.
    • 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.
    • 使用“一键飞梭”快捷操作方式,功能更强大,性能更优越,使用更方便。
    • 实时显示测试数据和动态描绘曲线,读图更加清晰。
    • 欧式扳把快速接头、锁扣设计,接触面大、通流能力强;
    • 内置式封闭快速插头、无遮挡设计,安全可靠;
    • 内置足功率电源,带载能力强,可延长大电流线
    • 采用一次压注成型的工程塑料箱,坚固可靠.
    • 整机嵌压式结构,分散应力;减震缓冲处理,确保物流的可靠性.
    • 小巧轻便≤18kg,非常利于现场测试
    产品参数
    CT (保护类、计量类)PT
    •  伏安特性(励磁特性)曲线•  伏安特性(励磁特性)曲线
    •  自动给出拐点值•  自动给出拐点值
    •  自动给出 5% 和 10% 的误差曲线•  变比测量
    •  变比测量•  极性判断
    •  比差测量•  比差测量
    •  相位(角差)测量•  相位(角差)测量
    •  极性判断•  交流耐压测试
    •  一次通流测试•  二次负荷测试
    •  交流耐压测试•  二次绕组测试
    •  二次负荷测试•  铁心退磁
    • 二次绕组测试
    •  铁心退磁
    •  支持套管 CT 的检测

    项    目参    数
    工作电源AC220V ± 10%  、 50Hz
    设备输出0 ~ 2500V
    输出电流0 ~ 5A( 峰值 20A)
    伏安特性精度± 0.5%
    二次绕组 电阻测量范围0.1 ~ 300 Ω
     精度± 0.5%
    二次实际 负荷测量范围5VA ~ 1000VA
     精度± 0.5%
    CT/PT 角差测量精度± 4min
     分辨率0.1min
    CT/PT 比差测量精度≤ 0.05%
     分辨率0.1
    CT 变比测量范围1-10000
     精度± 0.5%
    PT 变比测量范围1-10000
     精度± 0.5%
    工作环境温度:- 10 ℃ ~  40 ℃,湿度:≤ 90% ,海拔高度:≤ 2000m
    尺寸尺寸: 38 0mm   ×  240 mm   ×  180 mm
    重量≤ 18


    GDHG-108为GDHG-108A简版, 不具备角差比差功能
