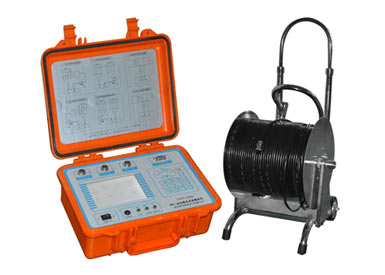

GDPT-2000F二次压降及负荷测试仪
执行标准:JJG1021-2007
  • 采用电子式原理线路结合DSP技术
  • 量程自动切换功能
  • 采用钳型电流表采样电流
  • 大容量锂电池供电
  • 询价热线:400-8818-755
  • 询价电话:027-65605916

产品介绍

在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。国家电网公司生产运营部最新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。

产品特点

  • 可以实现三相三线,三相四线、单相全自动测量;
  • 使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全;
  • 仪器具有量程自动切换功能,保证测试精度;
  • 采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰 能力强;
  • 测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验。
  • 采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示;数据具备掉电存贮及浏览功 能,能与计算机联机传送数据。
  • 采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情 况。同时在现场无供电电源的情况下使用。
  • 二次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线 测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测 量精度和显示位数得到保证。
  • 工作时间可以长达24小时(最长)。
  • 附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。
  • 仪器体积小,重量轻。
  • 极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能 测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨 0.001mS的电导和电纳
  • 能存储480组测量数据,断电后能保持十年
  • 中文界面大屏幕显示,带有RS-232通讯接口

技术参数

环境条件
  • 温度:-5°C~40°C
  • 相对湿度:<95%(25°C)
  • 海拔高度:<2500m
  • 外界干扰:无特强震动、无特强电磁场
二次压降测试时仪器主要技术指标
  • 测量范围:比差:0.001%~19.99% ; 角差:0.01’ ~599’
  • 分 辨 率:比差:0.001% ; 角差:0.01’
  • 仪器基本误差:
    • DX=±(1%×X+1%×Y±2个字);
    • DY=±(1%×X+1%×Y±2个字);
    • 2个字,仪器的量化误差
  • 电压表头准确度:0.5%
  • 工作范围:电压:(50~120)V
  • 仪器指示动作值(提示错误)
    • 误差:比差大于20%或角差大于600’
    • 电压:电压<2.0V
PT二次负荷测试时仪器主要技术指标
  • PT二次负荷测试
    • 导纳测量范围:0.1ms—50.0ms
    • 导纳测量准确度:
      • 二次电压(50V-120V)
      • DX=±(1%×X+1%×Y±2个字)
      • DY=±(1%×X+1%×Y±2个字)
      • 2个字 仪器的量化误差

      注意:测量值在0.2mS以下时,测试电压应保持在50V以上,同时注意钳表的穿心导线保 持居中。此时仪器量化误差为5个字

    • 电压表头:0.5%
  • CT二次负荷测试时仪器主要技术指标
    • 阻抗测量范围:0.1Ω—50.0Ω
    • 阻抗测量准确度:
      • DX=±(1%×X+1%×Y±2个字)
      • DY=±(1%×X+1%×Y±2个字)
      • 2个字,仪器的量化误差
    • 电流表头:1%
