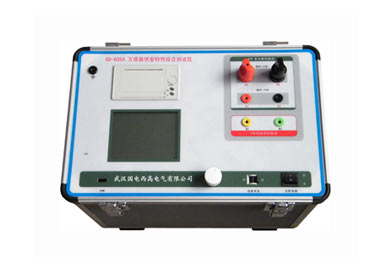

GDFA-805ACT伏安特性综合测试仪
执行标准:
  • 单机输出电压可达1000V
  • 现场检测的首选设备
  • 国内首创MBC电源控制技术
  • 功能齐全,一机多用
  • 询价热线:400-8818-755
  • 询价电话:027-65605916

产品介绍

GDFA-805A便携式互感器综合测试仪,主要用于现场检测CT的伏安特性、变比、极性、退磁、5%/10%的误差曲线、二次侧回路检查和工频交流耐压等,单机输出电压可达1000V,电流达到600A。实验时仅需设定测试电压/电流值,不需要设置步长,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口与笔记本电脑联机上传测试数据,进行编辑保存或打印。操作简单方便,提高工作效率,是现场检测的首选设备。

产品特点

  • 安全可靠:

    国内首创MBC电源控制技术,单相AC220V输入电源,全隔离输出,设计更加科学合理,使用更加安全可靠。

    注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V双火线输入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。

  • 符合国家检修规程:

    设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定。

  • 功能齐全:

    可检测CT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二次交流耐压、CT一次通流(二次回路检查)和CT退磁等项目,轻松实现一机多用。

  • 接线方式简单:

    采用单电源输入端口;仅有6个测试端口就可完成CT所有测试项目,接线方式安全简单,非常适合现场使用,能够有效降低劳动强度,提高工作效率;

  • 操作简单:采用旋转鼠标和大液晶显示器,操作方式简单,图形显示清晰,直观方便。
  • 快速打印:采用热敏打印机,快速打印检测数据,非常适合进行现场数据对比。
  • 大容量FLASH存储:可保存1000组试验数据,掉电后不丢失,可随时存取。
  • USB接口:方便连接新式笔记本电脑,上传测试数据,进行编辑保存。
  • 体积小,重量轻:方便现场使用。

技术参数

  • 工作电源: AC220V±10V
  • 电源输入和输出频率: 50-60Hz
  • 设备电源输出波形: 正弦波
  • 伏安特性单机输出电压: 0-1000V
  • 伏安输出电流: 0-15 A
  • 变比试验单机输出电流: 0-600 A
  • 误差: I≤0.5%、U≤0.5%
  • 工作温度: -10~40℃
  • 相对湿度: <85%
  • 外形尺寸: 400 X 300 X 280(mm)

产品快速选型指南

型 号 产品特点 技术参数
GDFA-805测试功能:CT伏安特性、5%和10%误差曲线、变比、极性、退磁、二次回路、二次交流耐压工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GDFA-805A具有805型所有功能外 增加:CT的比差和角差测试功能工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GDFA-805B具有805A型所有功能提高单机输出容量工作电源:AC220V
输出电压:0-2000V
输出电流:0-800A
GDFA-806D具有805型所有功能外支持多组测试,提高输出电压和电流工作电源:AC220V
输出电压:0-2000V
输出电流:0-800A
GDFA-808精度:≤0.05,具有805\806系列全功能,全自动操作,傻瓜机工作电源:AC220V
输出电压:0-1200V
输出电流:0-400A
GDFA-808H精度:≤0.05,具有805\806系列全功能 ,全自动操作,傻瓜机,2500V高压输出工作电源:AC220V
输出电压:0-2500V
输出电流:0-400A
